TAP

Tanques de pressão

Aplicações gerais:

Pressurização de rede hidráulica em residências
Sistema com tanque de pressão, ideal para residências de até 2 banheiros

Especificações

Detalhes técnicos do produto

Motobomba centrífuga, motor elétrico 1/2cv, protetor térmico e capacitor permanente, 2 polos, 60 Hz
Tensão única: 127 V ou 220 V
Tanque de pressão com diafragma interno de borracha cloro butilo
Mangueira metálica flexível de aço inox
Manômetro 0-100 psi
Pressostato do tipo 14-27 Psi (para modelo TAP-02 C); pressostato do tipo 20-40 Psi (para os modelos TAP-20 e TAP-35 C)
Conector 5 vias de ferro nodular com pintura E-COAT
Válvula de retenção 3/4” horizontal, com mola (para modelo TAP-02 C); válvula de retenção 1” horizontal com mola (para modelos TAP-20/35 C)

Importante

Nas instalações onde o sistema opera com pressão positiva é obrigatório o uso de válvula de retenção horizontal com mola, na entrada da bomba
Nas instalações onde o sistema opera com sucção negativa, é obrigatório o uso de válvula de pé
Em casos onde o tanque de pressão e a motobomba forem adquiridos separadamente, as regulagens da pré-carga do tanque e das pressões liga e desliga do pressostato deverão ser ajustadas de acordo com a curva hidráulica da motobomba a ser montada no sistema
Não utilize o tanque de pressão para armazenar água com areia ou qualquer outra substância sólida que possa danificar o diafragma de borracha ou que possa obstruir a entrada e saída do tanque ou até mesmo as conexões
Temperatura máxima do líquido bombeado: 55 °C
Consulte o manual de instrução para outros cuidados operacionais

Observação

Os tanques de pressão de 20 litros (TAP-20), de 35 litros (TAP-35) e vasos de expansão de 2 litros (TAP-02 V) podem ser vendidos em separado, ou seja, sem a motobomba e os acessórios. Para mais informações consulte a lâmina técnica de tanques de pressão e vasos de expansão

Tabela de Seleção

Obs.: TAP-02 = 2 litros, TAP-20 = 20 litros, TAP-35 = 35 litros.
Dados hidráulicos conforme ISO 9906 anexo “A”, com motor de linha e frequência indicados. Para condições diferentes consulte a Fábrica.
Para obter a altura manométrica total em m c.a., não deixe de considerar as perdas de carga por atrito da instalação.
Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.

Info para pedidos

Monofásico

Código produto	Modelo	Potência (cv)	Tensão (V)
87206883-00	TAP-20 C		127
87206884-00	TAP-20 C	0,5	220
87206885-00	TAP-35 C		127
87206886-00	TAP-35 C	0,5	220
87209412-00	TAP-02 C	0,5	127
87209413-00	TAP-02 C	0,5	220

Modelos TAP-02 C: Motor WEG IP-21 com flange incorporada, proteção térmica e capacitor permanente, 2 polos, 60 Hz.
Modelos TAP-20 C e TAP-35 C: Motor WEG IP-00, com capa de proteção, proteção térmica e capacitor permanente, 2 polos, 60 Hz.
Temperatura máxima do líquido bombeado: Modelos TAP-02 C, TAP-20 e TAP-35, máximo de 55 °C.
Modelo TAP-C: rotor fechado de Noryl® com 30 % de fibra de vidro (maior resistência).
Equipamento desenvolvido para uso exclusivamente residencial.

Downloads

Lâminas

	Título	Tipo	Tamanho
	Lâmina Tecnica TAP	PDF	0,5 MB

Catálogos

	Título	Tipo	Tamanho
	Tabela de Seleção - Schneider Motobombas	PDF	7,97 MB

Manuais

	Título	Tipo	Tamanho
	Manual de Instruções Geral Bombas e Motobombas	PDF	7,52 MB

Folder

	Título	Tipo	Tamanho
	Folder TAP	PDF	1,86 MB
	Manual TAP e SP	PDF	1,41 MB

Vídeos

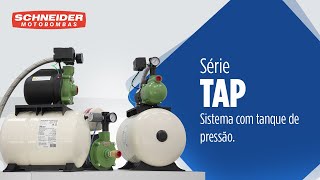

Schneider Motobombas | Série TAP
